Schaalmodel Zuiderzeevlet ---> Voltooid
« Gepost op: oktober 20, 2010, 07:21:21 am »
24 februari 1944 : 5 studenten op een zuiderzeevlet zetten koers naar Engeland
Op de website van Erfgoed Leidschendam kun je in het artikel "Een tragische vergissing" een filmpje zien van de redding.
http://erfgoedleidschendam.nl/jaargang-2008/51-een-tragische-vergissing

In Leidschendam is nu het idee geboren om deze vlet op schaal zo natuurgetrouw mogelijk na te bouwen.
We hebben reeds 2 tekeningen waar we al veel informatie uit kunnen halen maar dat is nog niet genoeg om met de bouw te beginnen.

Wie kan ons helpen met informatie over de zuiderzeevlet ?
Wie kan ons helpen met de bouw van het schaalmodel ?
Welke vereniging wil misschien het bouwen van het schaalmodel op zich nemen ?

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #1 Gepost op: oktober 20, 2010, 07:59:11 am »
ik ben eerst begonnen met de term zuiderzeevlet" in ite voeren. maar alles op internet verwijst naar zowat iedere site waar jullie de reportage en de geschiedenis de vraag naar info  hebben geplaats.

Ik begin toch te vrezen dat de term "zuiderzeevlet" geen echte type benaming is van een bestaan schiop of soort. ik vind er O;a. in geen museum bestanden melding van.
Kan het zijn dat het een gewoon vlet   wat als basis heeft gedient voor het vaartuig en waar men een soort kap heeft opgebouwd .
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #2 Gepost op: oktober 20, 2010, 08:03:48 am »
hebben jullie al navraag gedaan over een gewoon "zeevlet"  bij :

http://www.friesscheepvaartmuseum.nl/
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

ernesto99

  • Gast
Re: Schaalmodel Zuiderzeevlet
« Reactie #3 Gepost op: oktober 20, 2010, 10:55:26 am »
Hoi Luitjes,

Ik had al een beetje rekening gehouden met de vraag om foto's.




Omdat de studenten als poppen in de boot gezet moeten worden hebben we in principe besloten om schaal 1:12 toe te passen.

Groetjes,

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: Schaalmodel Zuiderzeevlet
« Reactie #4 Gepost op: oktober 20, 2010, 11:28:12 am »
hoi ernest  van wat ik een beetje kan zien op de  schets dient de achterste waterbak voor koeling voor de motor . maar er zit wel erg veel water in voor koeling 200l
dan de voorste bak met water 175l  weet ik niet waarvoor hij dient.

het lijkt me allemaal wat wijnig gewicht voor een boot van 7 m lang .

375 kg water
7 mensen  450 kg
de motor + kardan en benodigt heden 500 kg

kom je maar aan 1500 kg

de waterlijn is wel erg hoog getekent voor dit beetje gewicht
the end-product is not the model, but the knowledge of the building process itself

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #5 Gepost op: oktober 20, 2010, 11:39:27 am »
Dirk mijn doerakje van 7,30 meter weegt ook maar 4,5 ton hoor!  dat metalen vlet zal ongeveer een 3-à 4 ton gewogen hebben.  dat gewicht aan personen en koelwater  zal niet zoveel meespelen.


ernesto  ga eens op zoek via Google naar de zoekterm ' Vlet" gewoon . vergeet die term zuiderzee eraan.  Info zat.
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: Schaalmodel Zuiderzeevlet
« Reactie #6 Gepost op: oktober 20, 2010, 11:50:23 am »
http://www.haaraalde.nl/vlijt/wordpress/mahoniehouten-motorvlet-1950/

dit is wel mooie info denk ik .

dieptegang 37 cm   over een lengte van 6 m en 2 m breed.

het is wel een mooi bootje moet ik zeggen  :wink:
the end-product is not the model, but the knowledge of the building process itself

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #7 Gepost op: oktober 20, 2010, 12:11:10 pm »
De structuur van een vlet is altijd 6 vlakke platen. 2 voor de licht hellende bodem. twee uitwaaierend voor de zijkanten en terug twee smalle inwaterend voor de boorden. Een vlet kan voorzien zijn van zijzwaarden, al of niet zeilend.

De verhoudingen van de vletten zijn bijna alle maal hetzelfde? heb je een maat dan moet je alles enkel verkleinen, vergroten. Hierbij is de lengte maat bepalend.
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #8 Gepost op: oktober 20, 2010, 12:20:32 pm »
Ok we hebben een zijaanzicht van je vlet, we kennen de schaal en de lengte van het schip,
wat heb je nu nog concreet nodig ....
Het enige dat ik kan bedenken is een spantenplan.
en je bent klaar om een rompmodel te bouwen.

valse spanten maken uit multipllex.
ze op een bouwbord bevestigen  kiel naar boven.
onderkant en zijkant uit vliegtuig multiplex van 1 ,0 of 1,5 mm. maken. passen afschrijven, zagen...
zijn de onderkanten en de zijkanten klaar. Romp van bouwplank halen.
Valse spanten verwijderen  uitgezonderd de middelste en vervangen door  door de twee vaste dwarsschitten voor en achter.
Dan de kleine zijboorden plaatsen.
valse middenspant in twee breken en verwijderen.

en verder alles op schaal inbouwen dek leggen tent maken enz..
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Schaalmodel Zuiderzeevlet
« Reactie #9 Gepost op: oktober 20, 2010, 12:58:14 pm »

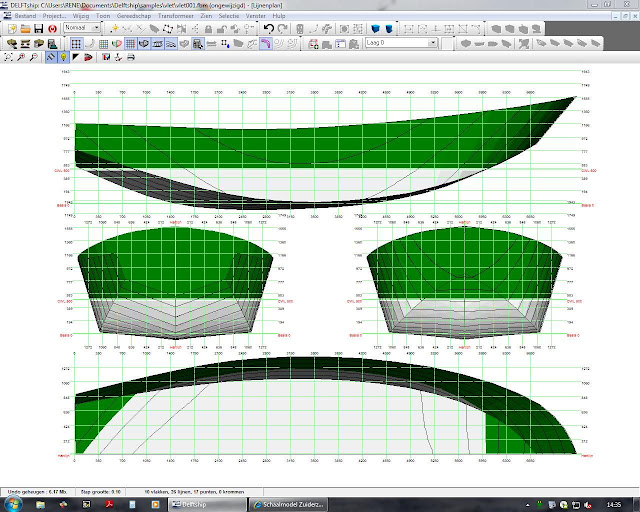

Even een ruw spantenplan gemaakt met delftship, verhoudingen volgens je tekeningen 7 X 2.85
Watarverplaatsing 4.3 m³

Groetjes

René

ernesto99

  • Gast
Re: Schaalmodel Zuiderzeevlet
« Reactie #10 Gepost op: oktober 20, 2010, 13:53:52 pm »
de waterlijn is wel erg hoog getekent voor dit beetje gewicht

Er is in Leidschendam wel een zwaardere (auto)motor in geplaatst.
Misschien verklaart dat de waterlijn.

---
60 PK CHEVROLET TRUCKMOTOR “Door bemiddeling van de gebroeders Meijer kochten ze begin november 1943 een vlet. Deze Zuiderzeevlet is vermoedelijk gebouwd in de jaren 30 en werd gebruikt voor de visvangst op de toenmalige Zuiderzee. Om precies te zijn was het een bijboot die de vissers inzetten voor het binnenhalen van de netten. Het bootje was 7.10 meter lang, 2.60 meter breed en had een 17 pk motor. Osten en Moddemeijer betaalden 2.100,- gulden voor de vlet. En voor nog eens 700,- gulden kochten ze bij de Meijers een 60 pk Chevrolet truckmotor uit 1929. De oorspronkelijke, lichtere motor was absoluut niet geschikt om de oversteek mee te maken. Terwijl de Chevrolet truckmotor ook wel ‘the cast iron wonder’ werd genoemd. Hij was namelijk uiterst betrouwbaar en dat gold zeker voor deze motor,” lacht Borre Winckel trots. Naast de veel krachtigere motor werd de vlet ook voorzien van een buiskap, tegen de golfinslag. Een goede zet, inmiddels was wel gebleken dat vletten zonder buis- kap het op volle zee niet redden.
---

Ik heb bij de NVM de volgende tekeningen besteld.
http://www.modelbouwers.nl/webwinkel/info.php?tek_ID=10.16.019&dbnr=10170080

Ook krijg ik binnenkort een beter filmpje opgestuurd uit Amerika. Daar woont de zoon van een van de opvarenden.
De film is van 16mm film op DVD gezet.

Leuk om al die reacties te lezen.
Misschien moeten we we het draadje laten verplaatsen want hier wordt hij na 30 dagen verwijderd.

[mod-mode]  het draadje blijft staan hoor het is al verplaatst . grtz
Admin.

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Schaalmodel Zuiderzeevlet
« Reactie #11 Gepost op: oktober 20, 2010, 14:08:06 pm »
Isola kan je ook in je delfschip de bovenkant een beetje binneboord tekenen.
zoals geze parlevinker uit staal.
http://www.vaartips.nl/images/vlet.jpg
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: Schaalmodel Zuiderzeevlet
« Reactie #12 Gepost op: oktober 20, 2010, 14:31:21 pm »
ik word gelijk verlieft op dit bootje als ik dit zo zie  :ship:

http://www.jachtwerfdejong.nl/fto/fotoshow.php?map=46&tid=Helderse_vlet
the end-product is not the model, but the knowledge of the building process itself

ernesto99

  • Gast
Re: Schaalmodel Zuiderzeevlet
« Reactie #13 Gepost op: oktober 20, 2010, 14:43:13 pm »
ik word gelijk verlieft op dit bootje als ik dit zo zie  :ship:

http://www.jachtwerfdejong.nl/fto/fotoshow.php?map=46&tid=Helderse_vlet

Misschien moeten we hem toch op schaal 1:1 gaan bouwen.   :laugh:

Ik heb hier de tekeningen neergezet voor de liefhebbers die ze liever wat groter willen zien.
Ook staat er een pdf bestand van een artikel dat pas in Godevaert heeft gestaan.
http://erfgoedleidschendam.nl/vlet/

Groetjes,

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Schaalmodel Zuiderzeevlet
« Reactie #14 Gepost op: oktober 20, 2010, 15:06:38 pm »

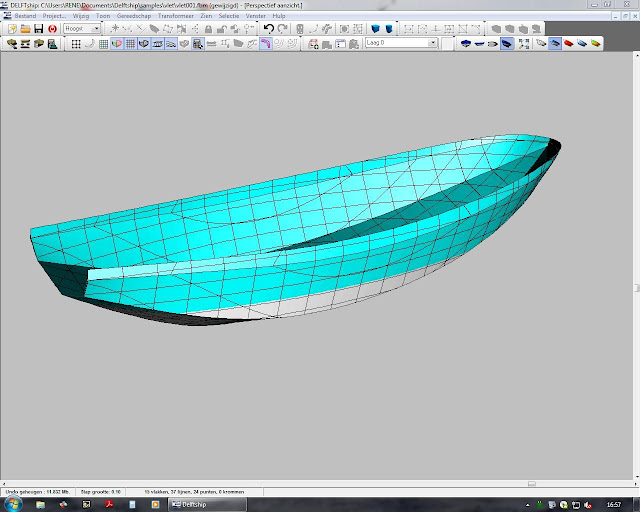

3D MET DELFTSHIP  7.3 X 2.6
