Re: ghost ship 1/48
« Reactie #60 Gepost op: februari 08, 2015, 11:42:56 am »
nee ik heb nergens iets gewijzigt arjan.

maar heb wel een aansluitings punt gevonden voor het berghout achter aan.



het waterlozings gat

nu heb ik zitten meten en nog eens meten  en het is juist dat het berghout iets omhoog moet.
ter hoogte van het schot want daar is het dat dit  waterlozings gat staat  moet mijn berghout 7 duim omhoog  dus ook jullie berghout staat te laag als je dit als referentie puntpakt.

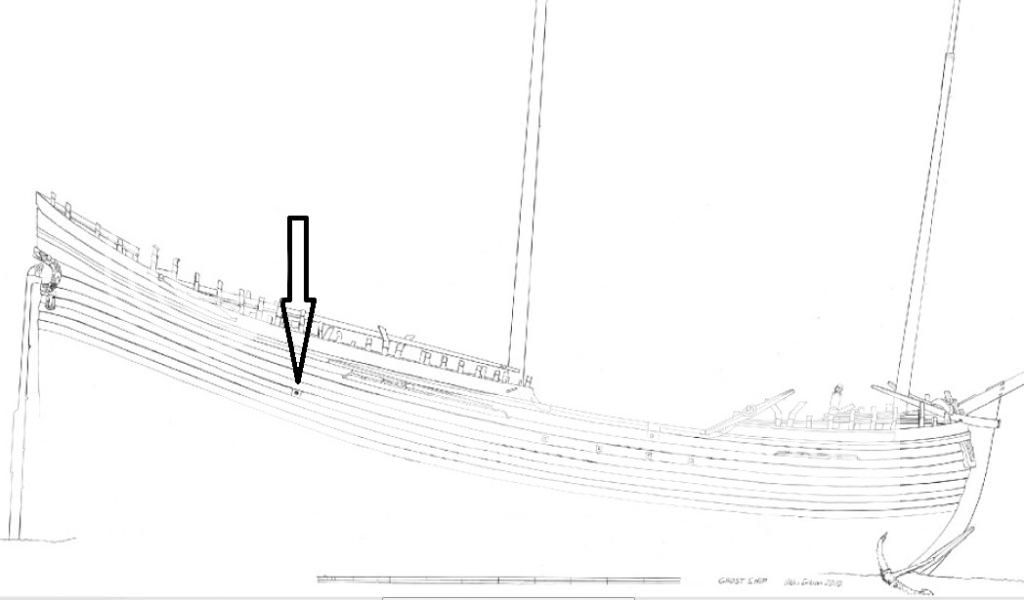

heb de maat gepakt van de 2 originele fotos waar het schip schuin op de bodem getekent is  hier is een buitenzicht en een doorsnede van, als je deze 2 over elkaar schuift weet je juist waar het waterlozings gat staat. schuif ik deze foto over mijn tekeningmoet mijn berghout 7 duim omhoog op die plaats.

dus het word zeker veranderd nu ik ook zeker weet dat het te laag zit.
ik wil altijt het waarom graag weten  zeker als het afwijkt van witsen

het waterlozings gat staat wel op een heel rare plaats als je het mij vraagt maar hier kan je niet  discuseren want het schip ligt er nog dus zal het zeker wel zo geweest zijn
the end-product is not the model, but the knowledge of the building process itself

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #61 Gepost op: februari 08, 2015, 11:52:01 am »
hier staat het gat als je het op de doorsnede ziet



aangezien dat de dekken het zelvde zijn moest ik enkel de berghouten zo opschuiven dat het waterlozings gat juist tussen het berghout viel  op deze hoogte.
the end-product is not the model, but the knowledge of the building process itself

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #62 Gepost op: februari 08, 2015, 11:55:00 am »
Niet doen Dirk!
Bij mijn ontwerp lopen de berghouten anders dan op die tekeningen omdat ik het anders niet kloppend kreeg. De afwatering zit ook op een andere plek. Ik vermoed dat de tekening daar gewoon niet klopt. Vergeet die tekeningen. Het heeft mij weken gekost om ze om te werken naar een acceptabele romp.

Dit is mijn versie. Zo als je ziet zit de afwatering hier een berghout hoger:



Je moet of de originele schetsen gebruiken, of het ontwerp uit Delftship. Als je gaat combineren loopt het helemaal mis.
"Een schip is altijd een compromis" © Ab Hoving

Offline SuperSylvester

  • DEKSCHROBBER
  • Officier
  • ****
  • Berichten: 1.645
  • Geslacht: Man
  • Woonplaats: Sittard-NL
Re: ghost ship 1/48
« Reactie #63 Gepost op: februari 08, 2015, 12:25:12 pm »
Is dat dan het gat waar de pompen hun water naar buiten spuiten?
Don't only practice your art, but force your way into its secrets, for it and knowledge can raise men to the divine - Ludwig van Beethoven

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #64 Gepost op: februari 08, 2015, 12:26:51 pm »
het was ook al weeral zolang geleden arjan  :lol:

maar ik heb het gat ook  zo staan als in je laatste tekening,

ik heb ook delft schip aan gehouden en niet de tekening van het schuine schip.



hier komt bij mij het gat uit als ik het op cad over zet , als je de berghouten telt zie je dat het op de juiste plaats staat  en dat de berghouten op die plaats 7 duim te laag zitten.

ja ik vermoed van wel jack

mijn fout  maar het is wel door de schuine tekening dat ik een aanknopings punt kon vinden
the end-product is not the model, but the knowledge of the building process itself

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #65 Gepost op: februari 08, 2015, 12:43:12 pm »
Die afwatering is inderdaad van de pompen. Het zou best kunnen dat de precieze plek nog niet helemaal klopt.
Probeer er maar het Beste van te maken Dirk. Op het gebied van de interne constructie weet jij veel meer dan ik.
"Een schip is altijd een compromis" © Ab Hoving

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #66 Gepost op: februari 08, 2015, 13:28:49 pm »
ff van het papier naar het hout want daar doen we het tog voor



het potlood lijntje is waar ze eerst stonden



er is een tijt voor teorie maar er is ook een tijt dat er iets op tafel moet komen.
laat maar horen  de laatste foto is op de plaats genomen waar de uitwatering moet staan  waar ik dus de 7 duim gemeten heb wat aardig klopte met wat jack zomaar uit de losse pols getekend heeft   8-o

wel makelijk plastic berghouten zeker als je nog moet schuiven als ze niet juist staan
the end-product is not the model, but the knowledge of the building process itself

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #67 Gepost op: februari 08, 2015, 13:45:50 pm »
Prima zo Dirk. Niks meer aan doen.
(wel verder bouwen natuurlijk  :lol:)
"Een schip is altijd een compromis" © Ab Hoving

Offline stanley

  • Special Guest
  • Vol matroos
  • ****
  • Berichten: 242
Re: ghost ship 1/48
« Reactie #68 Gepost op: februari 08, 2015, 13:53:08 pm »
Dat ziet er een stuk beter uit. En nu nog los van die rechte planken...
Ab

Offline SuperSylvester

  • DEKSCHROBBER
  • Officier
  • ****
  • Berichten: 1.645
  • Geslacht: Man
  • Woonplaats: Sittard-NL
Re: ghost ship 1/48
« Reactie #69 Gepost op: februari 08, 2015, 14:12:14 pm »
Goed bezig Dirk, dat ziet er al een heel stuk beter uit. Met losse pols en vaste hand komen we er wel  :D
Don't only practice your art, but force your way into its secrets, for it and knowledge can raise men to the divine - Ludwig van Beethoven

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #70 Gepost op: februari 08, 2015, 14:55:04 pm »
 8-o thx  als jullie tevreden zijn ben ik dat natuurlijk ook  :wink:

ik moet dan nog wel mijn tekening gaan aanpassen maar dat zal zeker wel lukken.

en dan op naar waar we het op de eerste plaats voor deden is het te beplanken  :?:

dit zal iets langer duren  maar beplanken neemt nu enorm veel tijt in beslag  en ook ik kan daar wijnig aan doen.

ik ben wel erg te spreken voorlopig over de plastic berghouten : makelijk aan te passen na een  keuring op het forum want met meer mensen zie je nu eenmaal meer dan als je alleen kijkt. geen gedoe met lijm en plastic buigt lekker naar alle kanten en sluit mooi aan  aan de rompvorm.

op naar de beplanking  :D
the end-product is not the model, but the knowledge of the building process itself

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #71 Gepost op: februari 08, 2015, 14:57:27 pm »
Citaat
op naar de beplanking

En misschien moet je die beplanking dan eens proberen zoals ab zegt. Dus niet de latjes zijdelings buigen, maar gebogen uitzagen uit een breder stuk.
"Een schip is altijd een compromis" © Ab Hoving

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #72 Gepost op: februari 08, 2015, 15:01:49 pm »
zal ik zeker doen.

nog iets arjan en dat is de stand van de anker kluizen als je daar eens naar kunt zoeken op de film want heb ze nergens  kunnen zien .
the end-product is not the model, but the knowledge of the building process itself

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #73 Gepost op: februari 08, 2015, 15:25:41 pm »
De ankerkluizen moeten net boven het verdek zitten. Dat is ongeveer bij het bovenste berghout.
Ik zal kijken of er opnames zijn als ik tijd heb. Waarschijnlijk niet vanavond.
"Een schip is altijd een compromis" © Ab Hoving

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: ghost ship 1/48
« Reactie #74 Gepost op: februari 08, 2015, 15:30:31 pm »
k  ergens volgende week is goed hoor.

aangezien dat de anker touwen door de bak gaan en dit een opbergplaats is heb ik een vermoeden dat er een pisbak in staat en er niet 1 maar 2 gaten boven elkaar staan. 1 voor het touw en 1 waar het water uit kan.  maar het is niet zeker daarom zou ik graag eerst  een  beeld zien
