Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #225 Gepost op: maart 04, 2015, 16:15:19 pm »
 8-o  erg mooi rob
the end-product is not the model, but the knowledge of the building process itself

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #226 Gepost op: maart 18, 2015, 10:14:56 am »
Ik ben ondertussen bezig om alle kanonnen voorop de deck te maken, En erg saai karwei wat veel tijd kost.

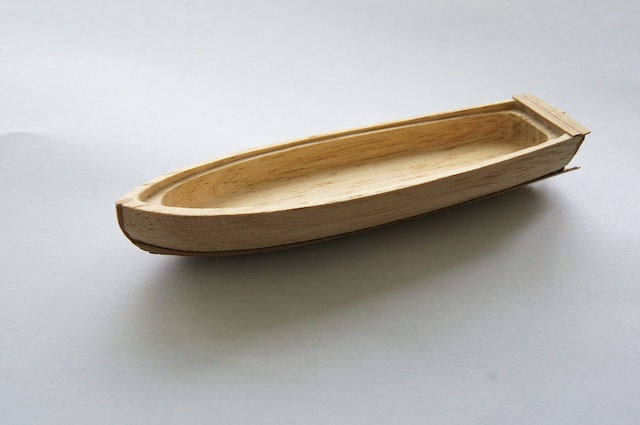

Ondertussen ben ik begonnen met de sloep. Het gene wat bij de kit geleverd is valt mij een beetje tegen. Ik denk dat ik er wel iets moois van kan maken, maar ik vind het gewoon niet leuk.



Ik heb daarom besloten om zelf een sloep te gaan bouwen. Bij de tekeningen van de boeken van heer hoving zit een spanten plan van een sloep. Maar onder het motto waarom makkelijk doen als het ook moeilijk kan, ga ik mijn eigen spanten plan maken. Ik wil me al een tijdje gaan verdiepen in het programma Delfship, en een beetje doorkrijgen hoe het werkt. Ik heb nooit met een tekenprogramma gewerkt, dus het is een uitdaging  :lol:
Ik gebruik de plaatjes uit het boek van de zeven provinciën. Ze zijn van het scheepvaartmuseum in Amsterdam.





De sloep wordt 28 amsterdamse voeten (7,9 meter) en komt zo in de kuil te liggen:



Ik gebruik versie 6 van Delftship, omdat de nieuwste versie (7) vereist dat je OpenGL 3.0 gebruikt, wat weer niet wordt ondersteund door parallel's (software om Windows te draaien op een Mac(en ik geen zin heb in een dualboot)
Ik heb nu een ochtendje lopen spelen.







Ik merk dat na een tijdje spelen met de punten ik het moeilijk vind om de lijnen vloeiend te houden.
En ik wou dat ik de spanten kon vervormen en dat hij dan de romp vorm aanpast ipv andersom
Wat ik nog niet snap is waarop het vlak soms niet binnen te lijnen blijft. Zoals hieronder het blauwe deel zou ik niet verwachten aangezien alle lijnen hier rechts van liggen. Het is net alsof de lijnen niet als grens zijn gedefinieerd.



En als laatste vind ik nog geen optie om elke spant lijn afzonderlijk uit te printen. Nu moet ik telkens het gehele lijnplan uitprinten....
Wordt vervolgd

Online ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.310
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #227 Gepost op: maart 18, 2015, 11:00:14 am »
Rob, die blauwe kleur binnen je voorsteven , je bent vergeten de voor en achterzijde met een hulplijntje te verbinden, Delftship heeft dan moeite om een binnenbocht te tekenen.
Als je 1 spant wil afdrukken kan je onder gereedschap, snijlijnen , ordinaten , alleen de plaats van de spant invullen, eerst wel alles verwijderen.
Kan je geen prtscr sturen want ik werk met de versie 7 pro
Groetjes

René

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #228 Gepost op: maart 18, 2015, 11:56:18 am »
bedankt, met het extra hulplijntje is inderdaad het blauwe weg. Top

Weet je og het ook mogelijk is om de spanten allemaal op 1 pagina te printen. of moet je dan toch spant voor spant printen?

Online ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.310
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #229 Gepost op: maart 18, 2015, 13:24:39 pm »
Om alleen de spanten te printen kan je een prtscr van je scherm nemen en deze met een foto bewerking prog. op de juiste maat brengen.
Zelf werk ik niet met gedrukte spanten, mijn modellen zijn te groot om een spant op een A4 te drukken, werk dan met de offset tabel van delftship, met een mal halfspant op mdf .
In mijn topic van de kotter heb ik dit met foto's uitgelegd.
Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #230 Gepost op: maart 18, 2015, 14:34:39 pm »
mooi rob zover geraak ik niet met delftschip .

de sloep ziet er al goed uit moet ik zeggen  nu nog een beetje fine tunen .
het is soms erg vervelend in een teken programma als je weet wat je wil en het niet klaar krijgt  maar oefening baart kunst  8-o
the end-product is not the model, but the knowledge of the building process itself

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #231 Gepost op: maart 19, 2015, 09:49:16 am »
Mijn draad frame werd een chaos, dus ben even opnieuw begonnen.





Ga dit maar eens uitprinten en proberen te bouwen

Online ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.310
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #232 Gepost op: maart 19, 2015, 13:52:51 pm »
Rob , gebruik je de Gausch functie om het stroken te controleren, de afbeelding die je laat zien is groen ontwikkelbaar rood niet ontwikkelbaar ?
Groetjes

René

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #233 Gepost op: maart 19, 2015, 14:40:02 pm »
Klopt.
hieronder heb ik de gause functie.
Ik heb het idee dat het bij de boeg en achterkant nog niet helemaal klopt. Aangezien ik niet precies weet wat, ga ik met goedkoop triplex eerst de planten maken. Kan ik beter zien hoe het plaatje op mijn scherm verhoud met de werkelijkheid.




Online ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.310
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #234 Gepost op: maart 19, 2015, 15:03:05 pm »
Blauw is hol, als je midden in het blauw een punt kiest kan je dit voorzichtig naar buiten bewegen met de pijltjes in het tab blad dat opent als je een punt sell. onderaan in het tab blad kan je de stap grote instellen, min 0.0001 m
Groetjes

René

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #235 Gepost op: maart 23, 2015, 11:45:25 am »
Ik ben nu halverwege. Ik heb de spanten alleen nog maar schuin afgeschuurd, moet ze nog controleren met een latje.





Ik heb wel al geleerd dat als ik ooit een groter model op deze manier wil bouwen, ik een elektrische figuurzaag wil   :wink:

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.578
  • Geslacht: Man
  • Antwerpen
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #236 Gepost op: maart 23, 2015, 14:00:35 pm »
Citaat
Ik heb wel al geleerd dat als ik ooit een groter model op deze manier wil bouwen, ik een elektrische figuurzaag wil   :wink:

waar heb ik dat nog gehoord.  :marine: :lol:

je bent bijna halfweg. :wink:

Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #237 Gepost op: april 01, 2015, 08:35:34 am »
De spanten zijn allemaal uitgezaagd, en ondertussen heb ik ze ook beplankt.
De volgende stap is om te proberen alles los te zagen zonder schade




Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #238 Gepost op: april 01, 2015, 08:54:55 am »
ziet er goed uit rob  8-o
the end-product is not the model, but the knowledge of the building process itself

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.578
  • Geslacht: Man
  • Antwerpen
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #239 Gepost op: april 01, 2015, 10:22:58 am »
De spanten zijn allemaal uitgezaagd, en ondertussen heb ik ze ook beplankt.
De volgende stap is om te proberen alles los te zagen zonder schade





Volgende maal, je spanten iets langer maken dan juist tot het dolboord. dan heb je na het beplanken nog een paar mm. om de spanten af te steken, zagen  en kan je ,als de sloep van de mal is mooi gelijkschuren met het dolboord.
