Auteur Topic: Wappen von Hamburg I (Corel) 1:50 [verb]  (gelezen 71780 keer)

0 leden en 1 gast bekijken dit topic.

Offline † Bloemkool

  • Vol matroos
  • **
  • Berichten: 152
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #165 Gepost op: augustus 23, 2014, 12:32:29 pm »
Hallo Rob,

dat van die foto's klopt dus, grappig. Fimo klei gaat een nieuwe wereld voor me worden, maar ik heb van andere kennissen gehoord dat dit nit bijster moeilijk is. Het schijnt dat het spul niet krimpt tijdens het bakken, klopt dit?
Groetjes, Cees

Afgebouwd: Smit Rotterdam, Billing Boats. 1:75; HMS Victory, Mamoli. 1:90; sloep 1:32

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #166 Gepost op: augustus 23, 2014, 12:43:07 pm »
Het krimpt inderdaad niet. Je verwerkt het heel erg makkelijk, maar om er iets heel moois mee te boetseren, dat vind ik nog een uitdaging......

Dick

  • Gast
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #167 Gepost op: augustus 23, 2014, 14:04:40 pm »
Die mastvissingen zijn goed gelukt Rob, ik zal eens kijken wat ik daarvan maken kan als ik er aan toe ben.
Ik maak ze dan wel alleen op de plaatsen die ook echt zichtbaar zijn.

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #168 Gepost op: augustus 24, 2014, 09:25:54 am »
poging 2:




Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #169 Gepost op: september 06, 2014, 06:16:12 am »
Alle kanonnen zijn geplaatst. Ik moet nu nog een paar kleine zaken afwerken en nog het anker touw plaatsen met kabel naar de spil. Hierna kan ik eindelijk de balken plaatsen, en dus ook de verlichting :D






Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.578
  • Geslacht: Man
  • Antwerpen
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #170 Gepost op: september 06, 2014, 06:56:20 am »
Alle kanonnen zijn geplaatst. Ik moet nu nog een paar kleine zaken afwerken en nog het anker touw plaatsen met kabel naar de spil. Hierna kan ik eindelijk de balken plaatsen, en dus ook de verlichting

Knap .....
mocht je het vergeten zijn.
Denk eraan dat het ankertouw over de betting en dan in het kabelgat liep. het was enkel de "Kabelaring" of de meeloper dier rond de spil liep en langs de boeg over twee verticale rollen.


en dan nog een tekening over de kabelaring maar vind ze niet zo snel...
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #171 Gepost op: september 06, 2014, 10:11:18 am »
Bedankt Erik, die plaatsjes gaan meteen bij de verzameling.

de lokatie van mijn kabelgat zit iets anders:



Ik wil de kabelring ongeveer maken als op het volgende plaatje:



Ik heb nog een stuk touw liggen dat geschikt is als anker touw(en), alleen net te kort om nog een keer om de beting te slaan. Dus ben nu van plan om het langs de beting te leiden en dan terug in het kabelgat. Dat past net.
Aangezien je dit dek nauwelijks ziet, vind ik dit een acceptabel compromis

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #172 Gepost op: september 14, 2014, 15:33:13 pm »
mooi rob je kan gewoon van je dek eten als je wil de bemanning zal tevreden zijn als ze dit zien  :wink:
the end-product is not the model, but the knowledge of the building process itself

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #173 Gepost op: september 25, 2014, 18:41:10 pm »
Dit dek is bijna af. De anker kabels zijn geplaatst en de kabelaring ook.
Ik heb rollen door ruimte gebrek niet gemaakt, en door dat ik nog maar net genoeg ankertouw had liggen om dit te maken, heb ik het niet over de betting kunnen laten gaan zoals het plaatje van erik. Aangezien je er straks weinig van ziet kan ik er mee leven.
De volgende stap is het bovendeel van de spanten erop plaatsen en dan de verlichting aanbrengen. En dan kan eindelijk het volgende dek erop :D






Dick

  • Gast
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #174 Gepost op: september 26, 2014, 12:59:29 pm »
Ziet er allemaal mooi strak uit Rob.

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #175 Gepost op: september 27, 2014, 18:35:57 pm »
prachtig rog  8)  hopelijk staat alles muurvast want je zou niet willen dat er iets los komt als het verdek er op gaat natuurlijk.

ik kijk weeral uit naar de volgende werken want het ziet er erg goed uit hoor
the end-product is not the model, but the knowledge of the building process itself

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #176 Gepost op: september 27, 2014, 20:16:04 pm »
Bedankt. Ga inderdaad voordat het volgende dek erop gaat nog even goed schudden om te testen of alles goed vast zit  :wink:

Offline pauwels

  • Bootsman
  • ***
  • Berichten: 615
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #177 Gepost op: september 27, 2014, 23:13:45 pm »
Mooi werk. Veel geduld  :D

Ik heb een vraag over het voorste geschut. Staat het geschut straks niet in de weg voor de relingen?

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #178 Gepost op: september 28, 2014, 07:16:36 am »
Bedankt Pauwels,

Volgens de tekeningen van corel zou het goed moeten uitkomen, maar begin zelf nu ook te twijfelen. Ziet er inderdaad krap uit.
Als ik de plaatjes van het model zie, laten ze de relingen snel naar elkaar toelopen. Zou dus goed moeten gaan.

Offline Rob

  • Bootsman
  • ***
  • Berichten: 581
  • Geslacht: Man
Re: Wappen von Hamburg I (Corel) 1:50 [verb]
« Reactie #179 Gepost op: september 29, 2014, 13:31:08 pm »
Verlichting

Ik beschrijf dit deel iets uitgebreider, omdat er weinig verslagen zijn die verlichting hebben, en nog minder waar het ook wordt uitgelegd hoe ze het bouwen en met welke onderdelen. Ik heb de meeste info gehaald uit de Hollandse Zweidecker dekken van Supersylvester.
Ik hoop dat sommige hier iets aan hebben en misschien kunnen leren van mijn fouten :wink:

Ik wil alleen maar verlichting aanbrengen, geen authentieke verlichting. Ik heb eerder in mijn verslag al getest of ik olielampen kan nabootsen met gele lichtjes, Maar dat was geen succes. De gele leds zorgen dat alles geel werd en ik bijna geen kleur onderscheid meer had.

Ik ben naar een elektronicaspecialist gegaan, en die heeft mij geadviseerd over de adapter. De ledjes die ik gebruik zijn warm wit. De weerstanden zijn 1k ohm. Als de draad gebruik ik 0,15 mm.

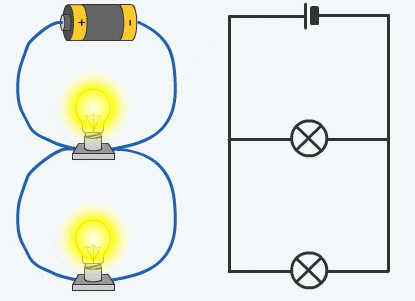

Ik heb van de adapter de stekker er afgeknipt en deze heb ik aan de draadjes gesoldeerd. Dit gedeelte is beschermt door middel van een krimp kousje. Ik heb bovendek messingstaafjes is aangebracht, en deze heb ik iets in de spanten gelegd. Bij het volgende dek ga ik dit anders doen, dan ga ik gaatjes boren door de spanten zodat de messing staafjes iets lager zitten. Het probleem waar ik nu tegenaan loop is dat ik moet oppassen dat ik met het solderen niet te hoog komt omdat ik anders met het volgende dek in de problemen kom. De binnenstaafjes zijn de plus en de buitenstaafjes zijn de min. Alles is parallel aangesloten





Je ziet op de volgende foto duidelijk dat de middelste staaf plus is, en dan de weerstand komt, vervolgens de led, en dan naar de min messing staaf.



De ledjes gedragen zich ongeveer als een zaklamp, en meestal ligt komt uit de bovenkant. Als ik ze naar recht naar beneden zou zetten, dan zie je een grote lichte stip op het dek. Ik heb daarom voor gekozen om ze iets schuin te zetten, net als spotjes.






De volgende foto heb ik gisteravond genomen. Je blijft altijd iets van het zaklampen effect zien. Maar als je vanuit de kanons gaten kijkt, zie je er bijna niks van en lijkt het redelijk egaal.



Vanavond een foto van het totaal beeld :D
