Auteur Topic: Doorsnede HMS Victory - Corel 1/98 (voltooid)  (gelezen 16260 keer)

0 leden en 1 gast bekijken dit topic.

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Doorsnede HMS Victory - Corel 1/98 (voltooid)
« Gepost op: augustus 12, 2012, 13:02:11 pm »
Hallo iedereen, al een tijdje geleden dat ik hier nog eens wat gepost heb!

Maar... er zijn verzachtende omstandigheden voor mijn afwezigheid:
- verlof (uiteraard)
- werk (te veel uren...)

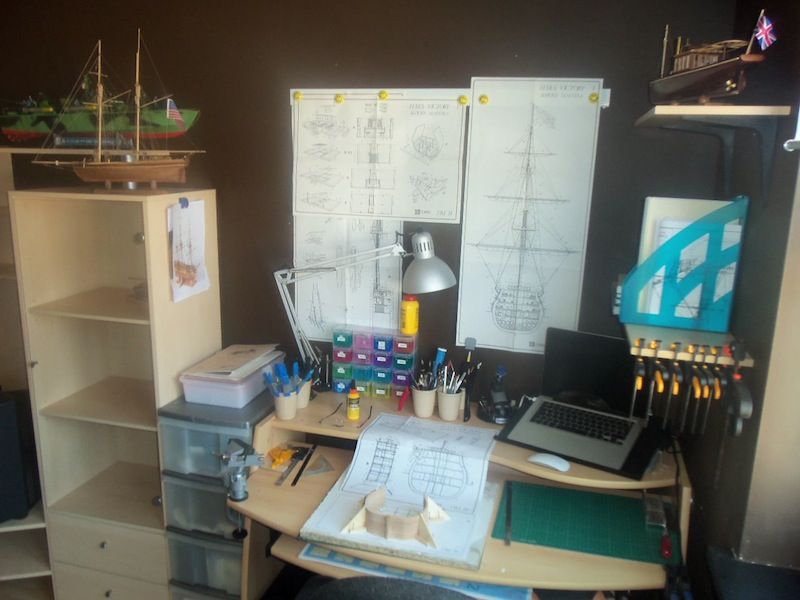

maar vooral: de inrichting van de Rommelkamer (ja Vooral Véééél Rommel dus met een hoofdletter! :-) ) naar een deftige knutselkamer:
nu zit ik eindelijk op mijn gemak en kan alles blijven liggen, gedaan met de eetkamer overhoop te gooien :

Dit is de ene hoek, aan de andere kant staat een mini boorstandaardtje en nog wat boekenrekken..

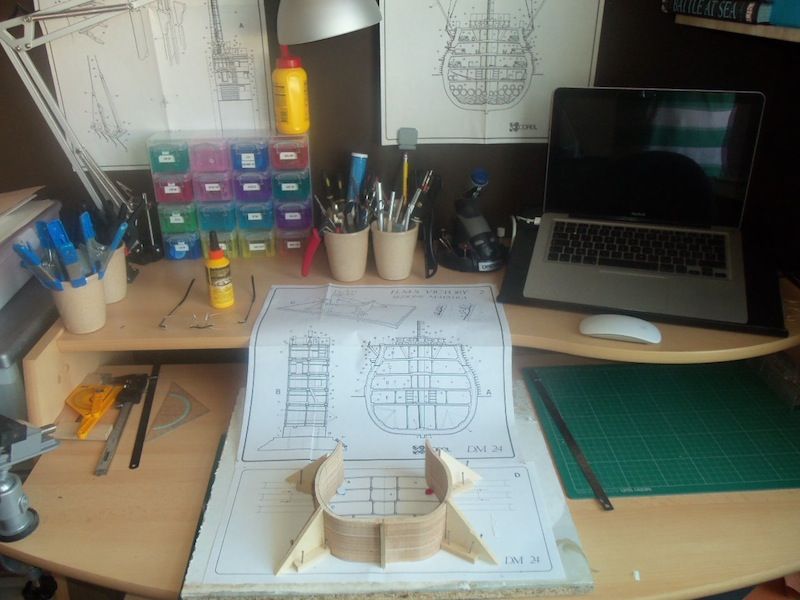

Meteen begonnen aan een nieuw project zoals jullie kunnen lezen in de titel.. Deze als is vooral als leerstof voor de toekomst!


Heb gezien dat deze kit reeds al uitvoerig werd gebouwd en besproken, daar kan ik alvast veel uit halen om te proberen deze tot een goed einde te brengen!

Grtjs,
“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes

Offline JanV

  • Officier
  • ****
  • Berichten: 1.590
  • Geslacht: Man
  • Roosendaal
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #1 Gepost op: augustus 12, 2012, 13:15:22 pm »
veel succes ermee, ik neem aan dat je de andere verslagen van mij en Mr.Mark al hebt doorgelopen
Jan
Gereed: Statenjacht, Aida (Plastic) Dwarsdoorsnede HMS Victory
In aanbouw: Vasa (Wasa) Corel, Gorch Fock (plastic) Golden Yacht (in fles)

Alle schepen zijn onzinkbaar, tot ze zinken (uitspraak uit film Michiel de Ruijter)

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #2 Gepost op: augustus 12, 2012, 14:33:42 pm »
ja zeker! Jullie prachtige voorbeeld is een van de redenen dat ik deze ook wilde bouwen!

Ik had wel al een vraagje, moeten de "gelige" 3x3 balkjes niet langs buiten en de andere langs binnen (dus net andersom zoals jullie gedaan hebben?)

Lijkt me omdat de bb spreekt over "beech" = berk langs binnen en over box-wood (soort buxus =gelig?) langs buiten

?
“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes

Offline JanV

  • Officier
  • ****
  • Berichten: 1.590
  • Geslacht: Man
  • Roosendaal
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #3 Gepost op: augustus 12, 2012, 15:10:18 pm »
ik moet eerlijk zeggen dat ik deze keuze indertijd op "gevoel" gedaan heb en gebaseerd op diverse bouwverslagen die ik van te voren bekeken had.

denk wel er aan om goed de hoogte van de dekken af te tekenen en daarna de beplanking op te vullen. je moet hier en daar wat smokkelen anders kom je niet goed uit.
Jan
Gereed: Statenjacht, Aida (Plastic) Dwarsdoorsnede HMS Victory
In aanbouw: Vasa (Wasa) Corel, Gorch Fock (plastic) Golden Yacht (in fles)

Alle schepen zijn onzinkbaar, tot ze zinken (uitspraak uit film Michiel de Ruijter)

Offline jpdl

  • Bootsman
  • ***
  • Berichten: 589
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #4 Gepost op: augustus 12, 2012, 16:32:23 pm »
Wannes succes met dit mooie project, we gaan je volgen.

jean-pierre

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #5 Gepost op: augustus 12, 2012, 17:50:30 pm »
Citaat
Lijkt me omdat de bb spreekt over "beech" = berk langs binnen en over box-wood (soort buxus =gelig?) langs buiten

Klinkt op zich logisch aangezien buxus tot de luxe houtsoorten wordt gerekend die je dus aan de buitenkant wilt hebben.
Maar tel eerst eens de lengtes en aantallen van de verschillende soorten en reken dan uit of je genoeg gaat hebben ! Het hout is vaak erg krap bij dit soort kits.
"Een schip is altijd een compromis" © Ab Hoving

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #6 Gepost op: augustus 13, 2012, 15:36:35 pm »
Maar tel eerst eens de lengtes en aantallen van de verschillende soorten en reken dan uit of je genoeg gaat hebben ! Het hout is vaak erg krap bij dit soort kits.
Had ik uiteraard reeds gedaan  :mrgreen: Was ook een bijkomende reden om de buxus te houden voor de buitenzijde!
Het zal er in daar alle geval door de kleur "uitspringen"  :lol:

grts,
“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes

Offline Sparks

  • Vol matroos
  • **
  • Berichten: 443
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #7 Gepost op: augustus 18, 2012, 18:35:55 pm »
Hoi Wannes,
Prima keuze als leerobject. Heb ik ook gedaan en zeker geen spijt.
De huidlatjes sluiten zowel in 'binnen'- als 'buiten'bochten nooit over de gehele diepte op elkaar aan. Mede hierdoor loopt je, als je niet oppast, bij het uittellen van aantallen latjes helemaal vast. Dus is het zaak deze waar nodig af te schuinen. Dan blijf je aardig in de buurt van de aantallen volgens de tekeningen.
En zeker de dekken juist aftekenen. Sjoemel je hiermee, dan gaan bijvoorbeeld je kanonnen kortbij in het water schieten.
Ik zal je vorderingen zeker volgen.
Succes,
Flip.
Groetjes,
Flip.

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #8 Gepost op: augustus 26, 2012, 15:11:43 pm »
Vandaag nog wat verder gewerkt:





Nu doe ik eerst de balast en ik maak de bedjes voor de tonnen meteen klaar nu ik nog overal aan kan...

De "boog" voor het onderste dek zit er alvast al in:


“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes

Offline Sparks

  • Vol matroos
  • **
  • Berichten: 443
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #9 Gepost op: augustus 26, 2012, 17:05:08 pm »
Je gaat voortvarend te werk en het ziet er goed uit.
De pilaartjes staan keurig in rij en de boog in de dekbalken is goed zichtbaar.
Hoe heb je die boogvorm erin gekregen? Voordien gebogen door bijvoorbeeld nat maken en in vorm laten drogen, of heb je de boog erin 'gedwongen' door de lengte van de pilaartjes?
Ik denk dat je richting dek D aan de binnenzijde nu een donker balkje minder moet doen, dus 3 i.p.v. 4 zoals op de tekening. Maar dat zal wel goed komen want ook op andere punten heb je al geminderd. Het is een kwestie de niveaus van de dekken strak aan te houden, anders kom je straks bij de dekken B en A echt ruimte tekort.
Succes, Flip.
Groetjes,
Flip.

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #10 Gepost op: augustus 27, 2012, 18:51:23 pm »
voila mijn bescheiden poging om de ballast & onderste ruim te imiteren..



nu nog alle vaten iets netter stapelen en vastlijmen.
“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes

Offline JanV

  • Officier
  • ****
  • Berichten: 1.590
  • Geslacht: Man
  • Roosendaal
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #11 Gepost op: augustus 27, 2012, 19:06:57 pm »
toch leuk hoe een ieder zijn eigen interpretatie geeft aan deze doorsnede.
denk je aan het goed uitmeten van je dekken en zeker waar de kanonspaarden op komen te staan.
een tip om eerst de kanonspaarden te monteren, openingen te maken in de romp en dan met de kanonspaarden terug gaan meten om goed uit te komen.
een extra punt van aandacht is dat ik mijn kanonspaarden heb verlaagd, aangezien deze te hoog bleken te zijn tov de tekeningen.

puzzel de dekken goed uit voordat je de beplanking aan de romp afwerkt.

(PS als je naar de forumdag http://www.modelships-beagle.eu/smf/index.php/topic,994.0.html komt in Gorinchem, kun je mijn doorsnede in levende lijve bekijken en eventueel vergelijken met jouw resultaten tot nu toe)
Jan
Gereed: Statenjacht, Aida (Plastic) Dwarsdoorsnede HMS Victory
In aanbouw: Vasa (Wasa) Corel, Gorch Fock (plastic) Golden Yacht (in fles)

Alle schepen zijn onzinkbaar, tot ze zinken (uitspraak uit film Michiel de Ruijter)

Offline Arjan68

  • VIP all-round prutser
  • Special Guest
  • Officier
  • ****
  • Berichten: 2.732
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #12 Gepost op: augustus 27, 2012, 19:18:41 pm »
Ziet er prima uit tot nu toe !

Als je het echt realistisch wilt hebben dan moet je de vaten ook vastbinden of zekeren zodat ze niet kunnen gaan schuiven of rollen.
Het laatste wat je wil op een schip is bewegende lading ! Daardoor zijn al vele schepen gekapseisd en vergaan in zwaar weer.
Hoe dit precies werd gedaan weet ik helaas ook niet.

Het grind zal ook nooit zo los in de romp hebben gelegen.
"Een schip is altijd een compromis" © Ab Hoving

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #13 Gepost op: augustus 28, 2012, 08:07:27 am »
Het laatste wat je wil op een schip is bewegende lading ! Daardoor zijn al vele schepen gekapseisd en vergaan in zwaar weer.
Hoe dit precies werd gedaan weet ik helaas ook niet.

Het grind zal ook nooit zo los in de romp hebben gelegen.

De vaten lagen gewoon volledig bijna in de grind laag. De onderste laag bestond uit grotere stukken steen.
© The anatomy of Nelson ships . C.G. Longridge 1935
Deze grindlaag is tijdens WOII verwijderd na de bominslag op de Victory. © Modelshipwright 1972.

Je kan het nog zien op oude foto's van vòòr 1939
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline Wannes

  • Vol matroos
  • **
  • Berichten: 124
  • Geslacht: Man
Re: Doorsnede HMS Victory - Corel 1/98
« Reactie #14 Gepost op: augustus 28, 2012, 17:17:22 pm »
@Flip:
Hoe heb je die boogvorm erin gekregen? Voordien gebogen door bijvoorbeeld nat maken en in vorm laten drogen, of heb je de boog erin 'gedwongen' door de lengte van de pilaartjes?
Effe "gedwongen"  :lol:
“Experience is the name every one gives to their mistakes.”  - Oscar Wilde

Groetjes,
Wannes
