Auteur Topic: 19de-eeuwse loodskotter "Diana" schaal 1/10  (gelezen 49721 keer)

0 leden en 1 gast bekijken dit topic.

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #45 Gepost op: juli 22, 2012, 11:20:35 am »
@ Drububu, Als je delftship eenmaal onder de knie hebt kan je er alle kanten mee uit en word het een plezier om je ideen te visualiseren  :D. Blokje opgebouwd met de slabloon balk en cilinder.
@ Beagle, Daar kan ik mijn stukje buxus dat ik eens had meegebracht om een beeltje uit te snijden voor gebruiken  :idea:
Groetjes

René

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #46 Gepost op: juli 26, 2012, 13:04:12 pm »

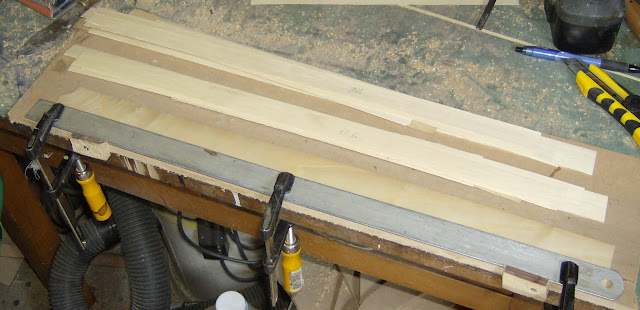

Fineer 0.6 mm snijden stroken van ~ 30 X 600 mm.

Onderleg plaat mdf met 2 eindblokjes, stuk fineer schuif ik samen met de stalen lat tegen deze blokjes, zo heb ik telkens de zelfde brete.
De stalen lat samen met de mdf onderlegplaat op de tafel klemmen zo heeft de fineer steun en blijf je met je (linker)hand uit de buurt van je mes.



Fineer stroken van de zelfde afmeting worden verdeeld over 2 stapels, door de S -spant zijn de stroken op de kiel niet met elkaar vebonden ze worden op de zijkant van de binnen kielbalk (12 X 16 mm hardhout)gelijmd, idem voor de voorsteven, achterkant kiel en spiegel blijven open tot de romp van de mal kan,



Kielbalk en stevenhout zijn met lange schroeven in de mdf platen geschroeft, in voorgeboorde gaten en dienen om deze zonder lijm op hun plaats te houden tijdens het schaven en schuren.
Als alles strookt worden ze losgeschroeft de mal met P.E. folie bedekt en terug geplaast.
De P.E. dient om te beletten dat de fineer aan de mal kleeft als er epoxy tussen de naden doorsijpeld

Groetjes

René

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #47 Gepost op: juli 26, 2012, 15:19:37 pm »
De eerste stroken fineer van maat gemaakt, ter hoogte van het potdeksel 2 à 3 mm verjongen en onder een hoek van 45 ° met de WL op de P.E. folie geplaatst, nog niet gelijmd op de kiel dit gebeurt samen met de 2 de laag. Met duimspijkers houden we alles op zijn plaats.
Blauw is om tegen de directe zon te beschermen.

Groetjes

René

Offline luc

  • Officier
  • ****
  • Berichten: 1.443
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #48 Gepost op: juli 26, 2012, 15:26:51 pm »
ben benieuwd
mvg Luc

Een gelukkige mens ,is een mens met goede gezondheid en een slecht geheugen

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #49 Gepost op: juli 27, 2012, 12:11:37 pm »
Aftekenen om stroken te verjongen





Het meeste knip ik met de schaar weg



Gereedschap 2 latjes met stukje fineer tussen gelijmd, hier klem ik de fineerstook tussen tijdens het schaven.



Schaven



Eerste strook van 2 de laag gelijmd, om proper te werken leg ik een strook P.E. over de strook zo worden ook de
duimspijkers  niet vastgelijmd en hou ik mijn handen vrij van epoxy

Groetjes

René

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #50 Gepost op: augustus 05, 2012, 08:52:06 am »
Bij mijn vorige schip had ik de 1 ste laag volledig uitgemeten en geplaast, door het werken van het hout was dat zo geen goed idee, na een paar weken paste sommige strippen niet en was ik verplicht verschillende strippen schuin door te snijden omdat deze niet meer vlak op de mal te houden waren.
Ben dus met de 2 de laag gestart, met het moeilijkste deel. Als de 2 lagen verlijmd zijn is de schelp vormvast en kan je schrapen en schuren om kleine oneffenheden weg te werken.





Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #51 Gepost op: augustus 05, 2012, 14:05:56 pm »
het gaat lekker vooruit rené  8)
the end-product is not the model, but the knowledge of the building process itself

Offline luc

  • Officier
  • ****
  • Berichten: 1.443
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #52 Gepost op: augustus 05, 2012, 16:19:26 pm »
dus eigenlijk heb je nu een wand van 1.2 mm dikte.

hoeveel mm vlies komt er nog tegenop??
mvg Luc

Een gelukkige mens ,is een mens met goede gezondheid en een slecht geheugen

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #53 Gepost op: augustus 05, 2012, 16:34:57 pm »
Nog een laag 0.6 mm diagonaal, en 1 van 0.6 in de lengte op schaal van de planken ga deze zo goed mogelijk doen zo hoef ik voor het schilderen niet te plamuren en blijft de struktuur van de planken zichtbaar, zoals een normaal carveel gebouwde huid .
Groetjes

René

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.546
  • Geslacht: Man
  • Antwerpen
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #54 Gepost op: augustus 05, 2012, 18:38:52 pm »
je gaat als een speer.
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #55 Gepost op: augustus 05, 2012, 20:24:05 pm »
Max was 8 stukjes op 1 dag, waren 4 kleintjes bij spieen achteraan  :wink:
Ben alleen niet zo tevreden van mijn mal, 13 cm tussen de spanten en latjes van 3,5 mm is wat zwak, beter 5 mm of spanten dichter bij elkaar. Een boterham mal heeft meer weerstand, maar zou misschien wat zwaar uitvallen  :?:
Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #56 Gepost op: augustus 06, 2012, 18:36:26 pm »
ja een spantje meer kan nooit geen kwaad rené   maar dat merk je pas achteraf .   zolang er geen blazen of hobbels op komen te staan tussen de spanten  zal het wel gaan  vermoed ik.

een boterham mal lijkt me wat zwaar voor deze gtote van het schip dan hef je je zelf een breuk als je die moet versassen
the end-product is not the model, but the knowledge of the building process itself

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #57 Gepost op: augustus 06, 2012, 19:19:29 pm »
Heb niet genoeg plaats om rond mijn mal te lopen in mijn berghok, dus telkens ik de andere zijde wil bekleden is het omkeren, weet niet of een boterham met spek bij mij nog zou helpen om een boterham mal te keren  :mrgreen:
Groetjes

René

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.313
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #58 Gepost op: augustus 23, 2012, 09:49:06 am »
Triplex en fineer restjes gebruiken

Koekoe, geraamten dat in het dak van de kajuit word gelijmd en met edel fineer bekleed.
luiken koekoe, 2 lagen fineer als kader ook weer te bekleden met edel fineer.
Helmstok, met messing eindbeslag.



Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.961
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #59 Gepost op: augustus 23, 2012, 16:28:15 pm »
mooi hoor rené  en lichter kan je het echt niet maken denk ik  8)
