Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #330 Gepost op: september 03, 2013, 15:32:16 pm »
Ook een mislukking hoort er bij , roer koning te kort , na een paar dagen prutsen kwam ik tot de vaststelling dat er niets anders opzat dan een langere roer koning te plaatsen.
De oude verwijderen was gemakkelijker gezegd dan gedaan, opwarmen zodat de epoxy zacht werd daarvoor was de as te lang.
Dus alles open gezaagd en roer koning langs de voorkant van het roer verwijderd .



Het roer mekanisme aangepast, potmeter in de plaats van  excentrisch vlak  + foto censor, doet het zelfde werk met alleen de extra wrijving van de potmeter, hier te verwaarlozen, met een windvaan geeft de extra wrijving en de beperkte hoek 270 ° van de potmeter wel problemen.

Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #331 Gepost op: september 03, 2013, 16:03:22 pm »
cho das minder leuk rené als je moet gaan hakken . maar dat krijg je zeker weer netjes in elkaar gebreid
the end-product is not the model, but the knowledge of the building process itself

Offline SuperSylvester

  • DEKSCHROBBER
  • Officier
  • ****
  • Berichten: 1.646
  • Geslacht: Man
  • Woonplaats: Sittard-NL
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #332 Gepost op: september 03, 2013, 16:31:13 pm »
Das balen. Ik weet hoe frustrerend het soms kan zijn om iets af te breken (oh ja?).

Jou kennende komt het allemaal weer goed.

Jack
Don't only practice your art, but force your way into its secrets, for it and knowledge can raise men to the divine - Ludwig van Beethoven

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.307
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #333 Gepost op: september 18, 2013, 16:29:46 pm »

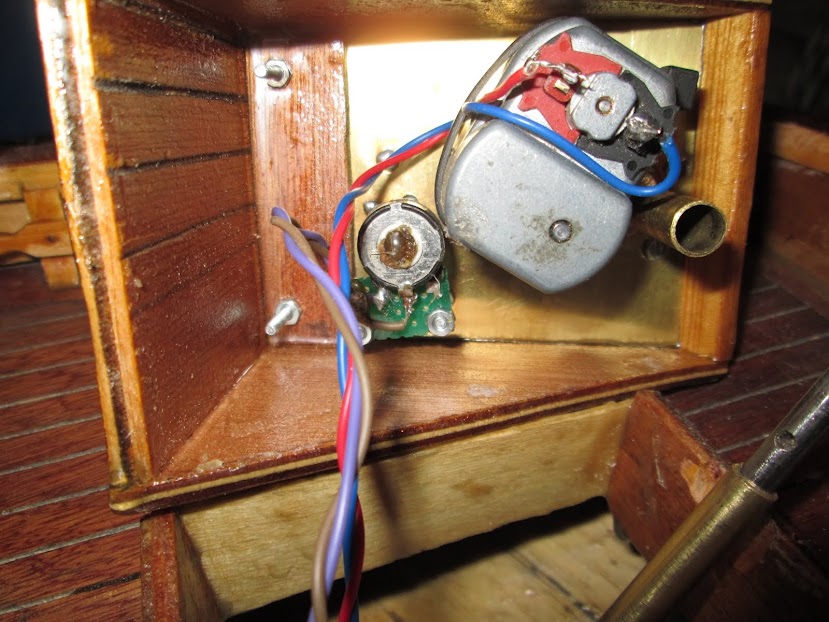

Nieuwe roerkoning en hennegats koker, beiden 1 mm dikker

Nieuwe messing steunplaat voor stuurmachine 1 mm.

Potmeter midden, met smelthars aan de as van het witte tandwiel gelijmd.

Messing bus rechts, past over hennegats koker.

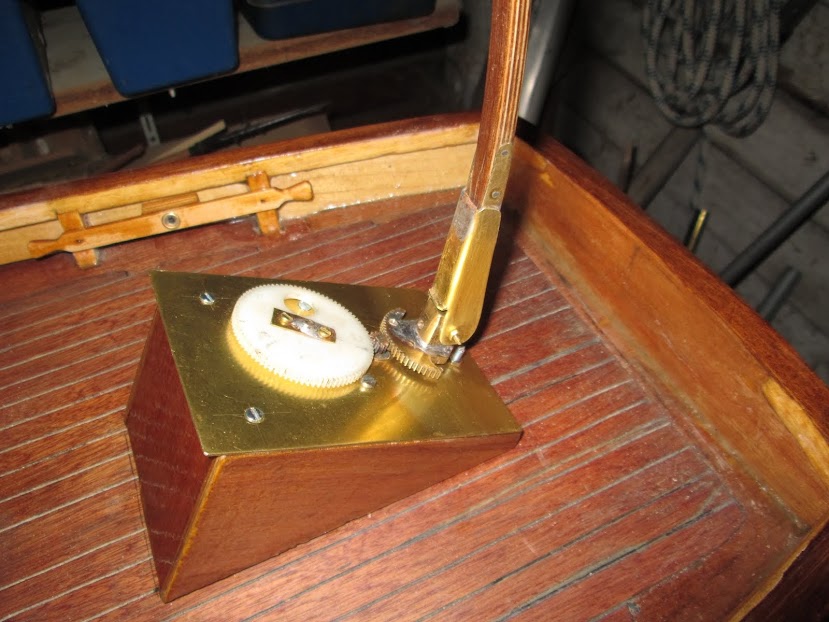

De bovenzijde



Roer kop bout 2 mm met drukbus 3 mm, omdat het moeilijk is om alles spelingsvrij te monteren word de drukbus door een boring 3 mm in de kop van de roerkoning getrokken met het boutje van 2 mm en drukt de kop tegen de roerkoning,
De speling tussen bout 2 mm , boring in de kop ook 2 mm word zo weggenomen en kan altijd weer aangespannen worden.



Bout en drukbus gemonteerd.

Rechts boutje als mecanische stop roerkwadrant



Klamp aan binnenzijde verschansing met gesloten kluisgat voor landvasten.
6 stuks in totaal.

OP de voorgrond messing oog 5 mm binnen diam.  veteroog van de verritas :D

Groetjes

René

Offline amazone

  • Speedy
  • SCHEEPSBOUWMEESTER
  • Kapitein
  • ****
  • Berichten: 4.930
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #334 Gepost op: september 18, 2013, 16:54:37 pm »
weer mooi  gemaakt rené   8)
the end-product is not the model, but the knowledge of the building process itself

Offline luc

  • Officier
  • ****
  • Berichten: 1.431
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #335 Gepost op: september 18, 2013, 20:51:25 pm »
Hoe je het toch allemaal maar uitvind, petje af
mvg Luc

Een gelukkige mens ,is een mens met goede gezondheid en een slecht geheugen

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.307
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #336 Gepost op: september 22, 2013, 12:52:38 pm »
Schip opgetuigd om GZ + FOK op te meten.

Voor de broeking van de mast een witte ballon gebruikt, er komen nog 2 messing strippen 1 om de mast en 1 om de verhoogde dekdoorvoer



Prtscr van prog. sailcut

GZ 0.75 m² FOK 0.16 m²



Groetjes

René

Offline amateur

  • Betweter
  • Officier
  • ****
  • Berichten: 2.164
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #337 Gepost op: september 22, 2013, 15:50:40 pm »
Dan volgt hier weer een lekenvraag:
waarom heeft het voorlijk van de fok een ronding?
(in mijn kitjes is zo'n fok altijd een keurige, met een liniaal getekende, driehoek....)

Jan

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.307
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #338 Gepost op: september 23, 2013, 08:18:48 am »
Ronding in voor en onderlijk dient om bolling in het zeil te krijgen, door het strak trekken van het voorlijk heb je doek over en dat zorgt er voor dat je bolling vooral in de 1 ste helft van het zeil zit, een voorbeeld hiervan is een vliegtuig vleugel.
Door de bolling heeft de lucht meer tijd nodig om de weg langs deze kant van het zeil af te leggen en gaat sneller stromen, dit veroorzaakt onderdruk het is dit fenomeen dat een vliegtuig in de lucht houd en een zeilboot vooruitlaat bewegen.
Daarom met weinig wind een grote bolling en met veel wind een kleine, zelfde rede waarom een snel vliegtuig een vlakkere vleugel heeft en een traag een bollere vleugel.
Bij een zeilboot word de bolling geregeld met het aanspannen van de val en het aangrijpingspunt en spanning  van de schoot.
Bij een vliegtuig zijn het de vleugel kleppen die de bolling vergroten om bij het landen bij een lagere snelheid voldoende lift te creeren

Kijk eens op deze link  http://nl.wikipedia.org/wiki/Wet_van_Bernoulli
Groetjes

René

Offline amateur

  • Betweter
  • Officier
  • ****
  • Berichten: 2.164
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #339 Gepost op: september 23, 2013, 09:04:15 am »
Merci, nooit gerealiseerd dat je daarvoor een gebogen voorlijk nopdig had.

Offline Beagle

  • Administrator
  • admiraal
  • ******
  • Berichten: 5.570
  • Geslacht: Man
  • Antwerpen
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #340 Gepost op: september 23, 2013, 10:56:14 am »
 Dat was nu eens een heel klare en duidelijke uitleg in een paar regels. :aplaus:

Zijn hier op dit forum toch wel "geleerde bollen" aanwezig.
Ship modelling is not a hobby, it has become a way of live. © Brian King.
Als je ouder wordt, wordt alles slechter, behalve het vergeten, dat wordt steeds beter ...
Geen kennis zonder kunde, Geen kunde zonder Kennis. © Ab Hoving

Grtz Erik

Offline amateur

  • Betweter
  • Officier
  • ****
  • Berichten: 2.164
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #341 Gepost op: september 23, 2013, 11:48:59 am »
Dat heeft volgens mij ook nog nooit iemand ontkend :)
Wat mij iedere keer weer verbaast op dit (maar ook op andere internetfora) dat die "geleerde bollen" de
moeite nemen om al die onnozele lekenvragen te beantwoorden...

Jan

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.307
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #342 Gepost op: oktober 06, 2013, 14:12:39 pm »
Er zijn geen onnozele leken vragen Jan, geen vragen stellen als je iets niet weet dat is pas onnozel  :wink:

Van die geleerde bollen, dat noem ik nu sterk overdreven  :lol:

Belegklamp op de buitenzijde kuip.



De stoel



Groetjes

René

Offline luc

  • Officier
  • ****
  • Berichten: 1.431
  • Geslacht: Man
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #343 Gepost op: oktober 06, 2013, 14:24:02 pm »
ben benieuwd naar de vaarbeelden, zal niet lang meer duren.
mvg Luc

Een gelukkige mens ,is een mens met goede gezondheid en een slecht geheugen

Offline ISOLA2

  • Administrator
  • Officier
  • ******
  • Berichten: 2.307
  • Geslacht: Man
  • Share your knowledge, it's a way to immortality.
Re: 19de-eeuwse loodskotter "Diana" schaal 1/10
« Reactie #344 Gepost op: oktober 06, 2013, 14:42:24 pm »
Gaat nog een tijdje duren Luc, zeilen maken, print voor de electronica + prog. schrijven voor de microcontroller  :wink:
Groetjes

René
